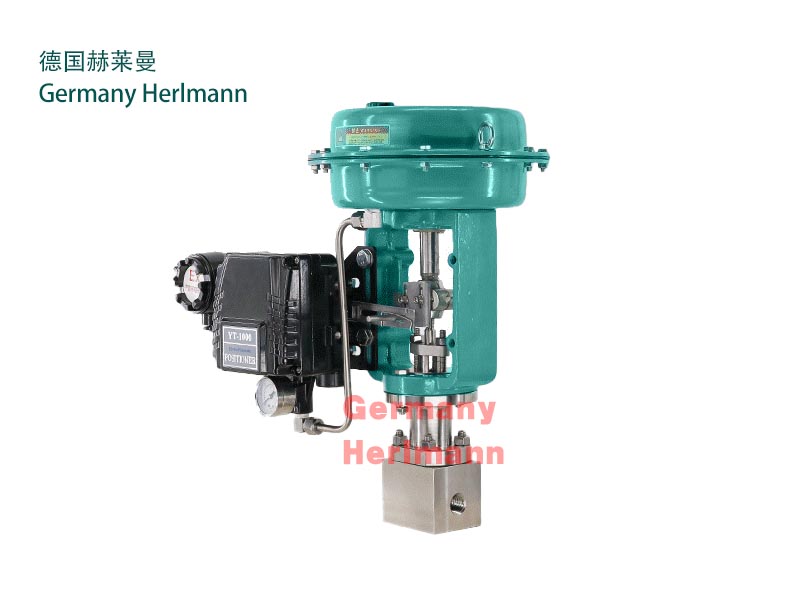

进口气动小流量调节阀

德国赫莱曼Herlmann进口气动微小流量调节阀，简称气动小流量调节阀，是专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精准控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。

进口气动小流量调节阀 主要技术参数

公称通径DN：G3/8"、1/2"、G3/4"、G1"

阀座直径dn：1.5-15

允许压差MPa：≤公称压力

公称压力MPa ：1.6-32Mpa

配用执行器型号：ZHA/B-11

额定行程mm ：8，10,12

阀盖形式：标准型-17～+250℃、高温型+250～+450℃、低温型-40～-196℃、波纹管密封型-40～+350℃

压盖形式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式：单座市

流量特性：等百分比、直线性

进口气动小流量调节阀执行器技术参数

配置执行器类别：多弹簧簿膜执行机构

有效面积cm2 ：200

行程mm ：10、16

弹簧范围KPa ：20～100标准、20-60、60-100、40-200、80-240

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式：气关式B—失气时阀位开FO；气开式K—失气时阀位关FC
