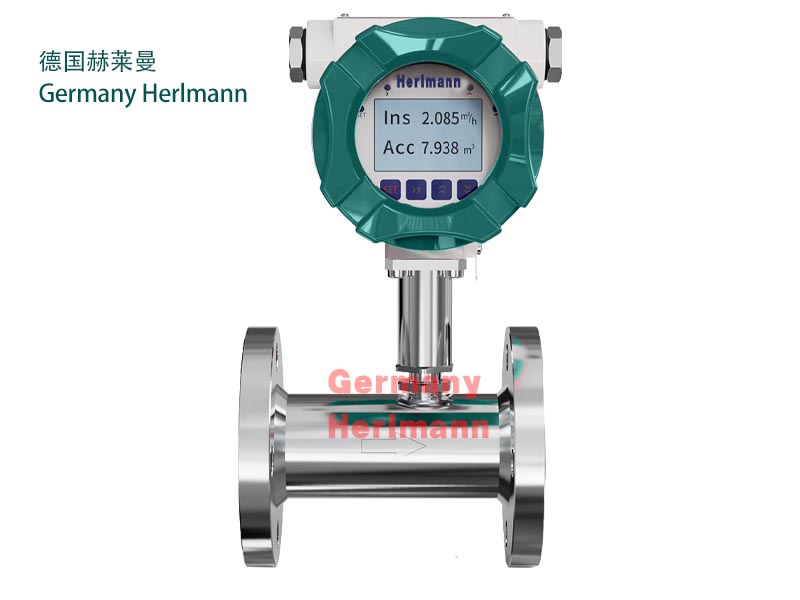

进口涡轮流量计

德国赫莱曼Herlmann口涡轮流量计采用涡轮进行测量，它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流是计用于检测暖时流量和总的积算流量，其输出信号为频率，易于数字化。感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量，同时将脉冲频率经过频率-电压转换以指示瞬时流量，叶轮的转速正比于流量，叶轮的转数正比于流过的总量，涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统，它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

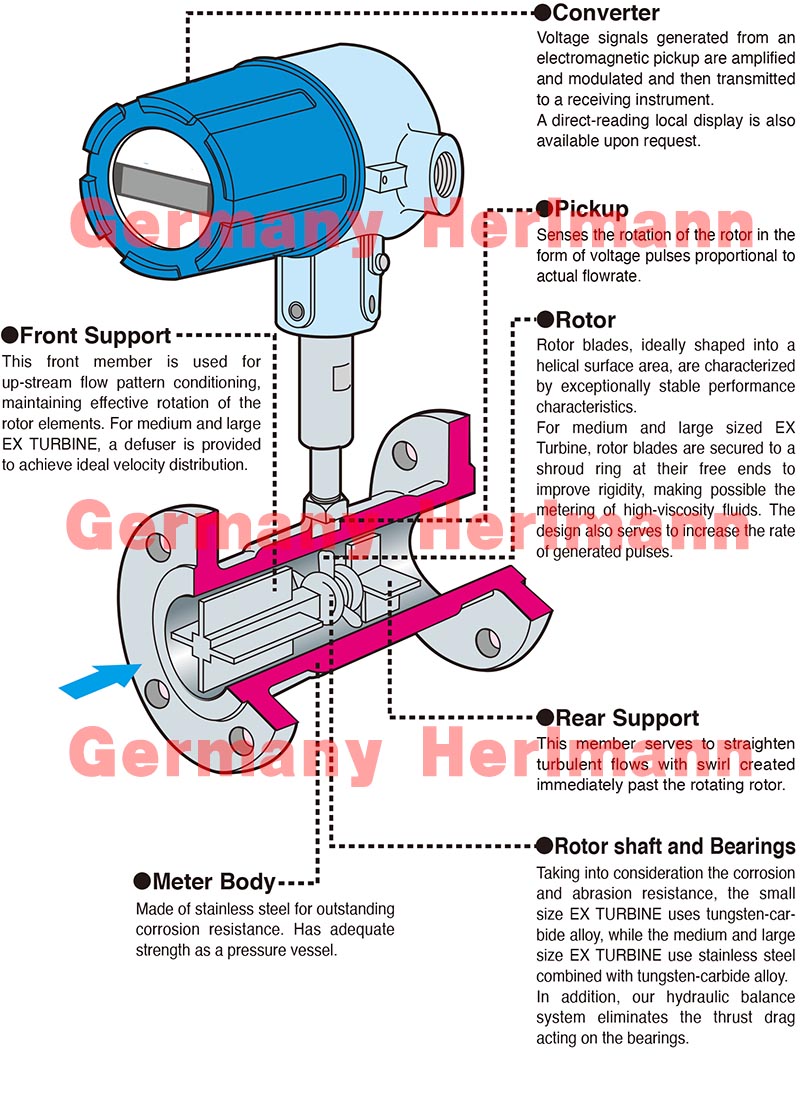

进口涡轮流量计工作原理

当流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的,冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电

脉冲中信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量

进口涡轮流量计主要优点

压力损失小，叶轮具有防腐功能;

采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越,

具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%

仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强

采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年

*采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同

屏显示方便的人机界面实现，以标准485形式进行数据传输，

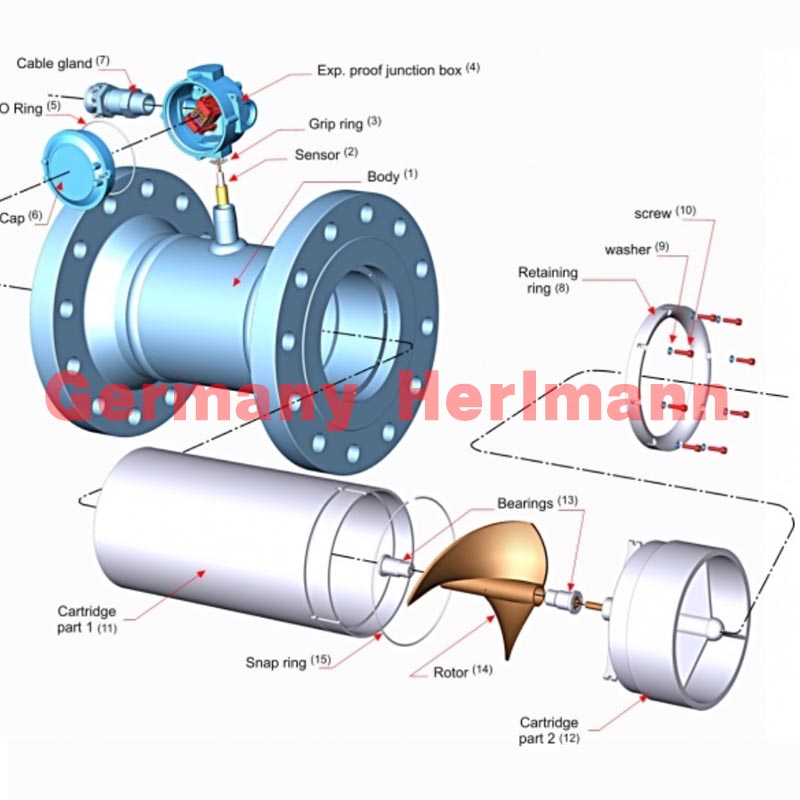

*采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。

采用1Cr18Ni9Ti全不锈钢结构，(涡轮采用2Cr13)防腐性能好。

容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开

内部清洗简单。

有较强抗磁干扰和振动能力、性能可靠、寿命长

下限流速低,测量范围宽，

现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，耐腐蚀，适用于酸碱溶液

进口涡轮流量计主要特点

高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R

重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计;

输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强;

可获得很高的频率信号(3~4kHz)，信号分辨力强;

范围度宽，中大口径可达1:20，小口径为1:10;

结构紧凑轻巧，安装维护方便，流通能力大;

适用高压测量，仪表表体上不必开孔，易制成高压型仪表;

专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等:可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
