进口一体式电磁流量计

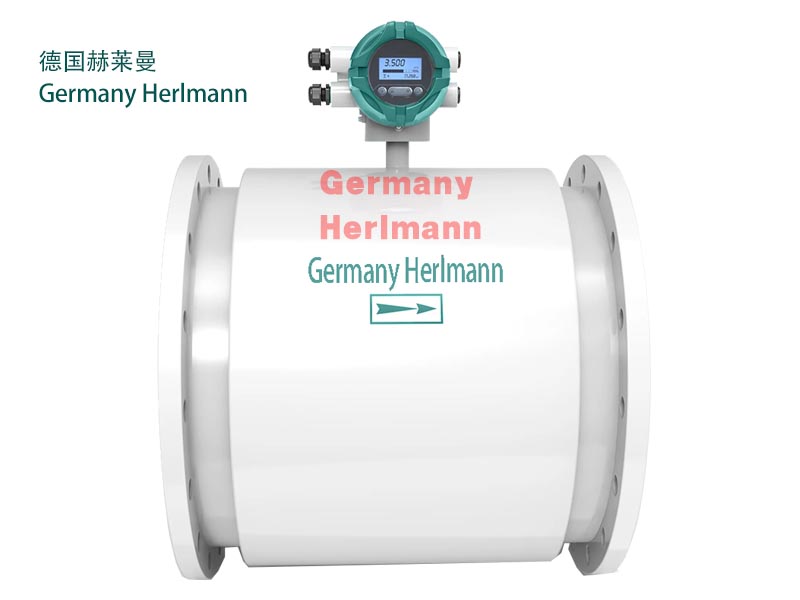

德国赫莱曼Herlmann进口一体式电磁流量计将传统电磁流量计的传感器和转换器集成于一体，外形小巧，安装灵活，采用红外遥控器进行操作，安装调试方便，广泛应用于各行业，以测量电导率大于2.5uS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。

进口一体式电磁流量计特点

不受流体密度、粘度、温度、压力、和电导率变化的影响

管道型电磁流量计对直管段要求较低

电极和衬里材料一次成型，具有良好的稳定性和可靠性

全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围宽

低 EMI 电源，适用电源电压变化范围大，抗 EMI 性能好

采用 ARM Cortex-M3 32 位处理器和 24 位 ADC 数据采集系统，运算速度快，精度高，低频矩形波励磁，且励磁频率可编程设置，提高了流量测量的稳定性，功耗低

采用 SMD 器件和表面贴装(SMT)技术，电路可靠性高

在现场可根据用户实际需要在线修改量程

高清晰度OLED 显示，中英文菜单操作，使用方便，操作简单，易学易懂

具有自检与自诊断功能

内部具有三个计算器可分别显示正向累积量、反向累积量及差值积算量

传感器采用 PEEK 衬里，管道能工作于负压状态

红外手持操作器，115KHZ 通讯速率，远距离非接触操作

具有4～20mA或RS-485(MODBUS-RTU协议)通讯功能

工作原理

进口一体式电磁流量计工作原理基于法拉第电磁感应定律。当导电物体经过磁场并以一定速度切割磁感线，在其两端就会产生感应电动势。其值与被测流体的流速成比例，因此将流量测量转换成感应电势的测量，用于测量电导率大于2.5uS/cm的导电液体体积流量。法拉第电磁感应定律：E=B·V·D·K

式中：E - 感应电势；B - 磁感应强度；V - 导电流体的运动速度；D - 电极间距；（测量管内直径）；K - 与磁场分布及轴向长度有关的系数（仪表系数）；其中：B、D 和 K 可以是固定值，也可以进行校准，从而等式简化为：E ∝ V。传感器将感应电势 E 作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和积累流量。

进口一体式电磁流量计工作原理

由MSF8100一体式电磁流量计工作原理引申三个重要概念：

（1）只能测量导电液体电导率限制条件б≥ 2.5us/cm(低电导率需使用专用仪表）如石油制品、有机溶剂等不导电液体。不能测量非导电液体,如气体、蒸汽、油类以及含有大量气泡的液体。

（2）必须存在磁场：励磁电流流经测量管上下励磁线圈产生磁场。励磁线圈断路，流量计不工作，励磁电流稳定性直接影响仪表测量。测量管必须为非导磁材料，保证磁场穿过导管（测量管一般采用不导磁的不锈钢材质或非金属管材）

（3）实际测量值为流体流速：电磁流量计实际是测量介质的流速（它是速度流量计）；测量介质的体积流量。

技术参数

被测介质：导电液体（电导率大于2.5uS/cm）

流量计内衬：聚醚醚酮（PEEK）衬里

流量计口径：DN6～DN50

压力：-0.1MPa～6.3MPa

电极材质：316L

本体材质：304、316L

电气连接：M12-4芯连接器

管道接口：默认为英制外螺纹，其它接口可按定制

精度等级：±0.3%FS

对应重复性：≤0.1%

输出信号：4～20mA（负载500Ω）

量程比：1：150

供电电源：18～30VDC

功耗：＜5W

环境温度：-10℃～+60℃

储存温度：-25℃～+85℃

相对湿度：5%～95%

防护等级：IP65/IP67

测量范围

DN6：6～900L/h（0.1L/min～15L/min）

DN10：15～2250L/h（0.25L/min～37.5L/min）

DN15：40～6000L/h（0.7L/min～100L/min）

DN20：60～9000L/h （1.0L/min～150L/min）

DN25：100～15000L/h（1.7L/min～250L/min）

DN32：150～22500L/h（2.5L/min～375L/min）

DN40：250～37500L/h（4.2L/min～625L/min）

DN50：400～60000L/h（6.7L/min～1000L/min）
