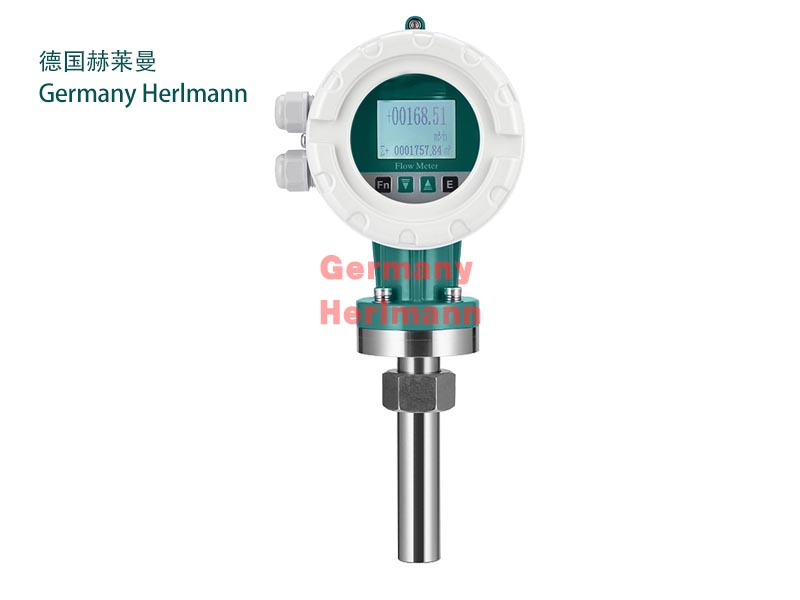

进口插入式电磁流量计

德国赫莱曼Herlmann进口插入式电磁流量计在工业、农业、水利、环保污水监测、城市供水等各个部门用来测量各种导电液体的流是和总量。相比管道式的流量计而言插入式的电磁流量计的测量不受流体密度、粘度、温度、压力和电导率等变化的影响。采用先进的励磁技术，功耗小，零点稳定，抗干扰能力强、可靠性好。无附加压力损失，要求直管段长度小，相对安装也比较简单。量测量量程宽，满量程流速可在1.0m/s-10.0m/s内连续任意设定，输出信号与流量(流速)成完全线性关系。

进口插入式电磁流量计特点

1、转换显示器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠2、双向测星系统，内装三个积算器可分别显示:正向流量、反向流量及正、反 向流量 之差的总量

转换显示器有多种输出:电流、脉冲、数字通讯、HART3.

4、适用大管径管道，DN200-2000mm

5、传感器本体与电极有多种材料可选6、体积小、重量轻、运输、安装方便，可实现不断流维护、拆装

进口插入式电磁流量计技术参数

公称通径：DN150-DN800

基本误差: ±2.0%F.S

流速范围: 0.5m/s-10m/s

环境温度：-20-60℃

介质温度：-20-80℃

连接方式：法兰，螺纹

工作压力：PN40

输出信号：电流输出:4-20mA频率输出:0-5kHz

消耗功率：<15W

供电电源：220V AC 50HZ、24V DC

电极材质：316L

通信接口：RS-485;HART

安装形式：一体式;分体式

电器接口：M20*1.5螺纹

进口插入式电磁流量计工作原理

德国赫莱曼Herlmann进口插入式电磁流量计是基于法拉第电磁感应定律，在电磁流量计中，测是管内的导电介质相当于法拉策试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场，当有导电介质流过时，则会产

生感应电压。管道内部的两个电极测量产生的感应电压。测是管道通过不导电的内衬实现与流体和测量电极的电磁隔离。
