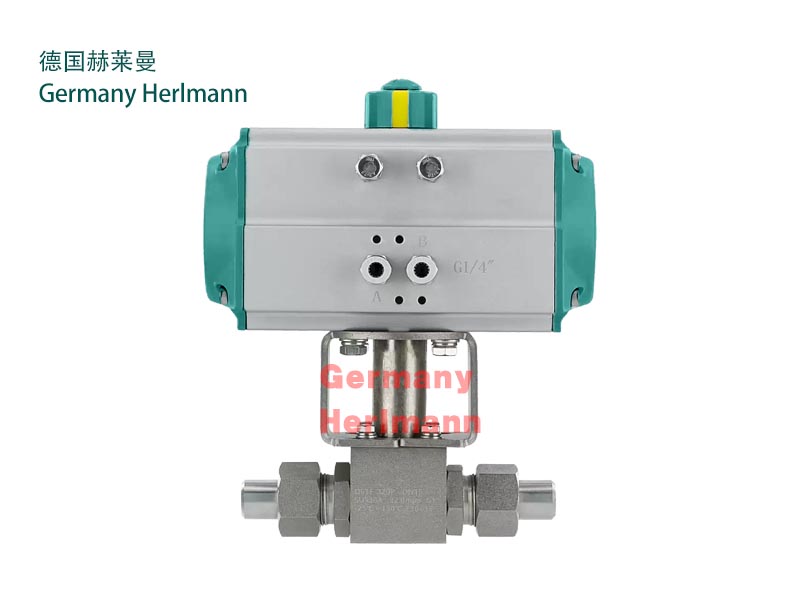

进口气动高压活焊接球阀

德国赫莱曼Herlmann进口气动高压活焊接球阀是一种双（单）作用气动活塞式执行器与高压球阀的组合，适用于自动控制和遥控。它广泛用于加气站、装罐车等高压管道，连接形式包括内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经过硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。

产品参数

产品名称：气动高压球阀

公称通径：DN6～DN50

结构形式：球形

公称压力：1.6Mpa～31.5Mpa

连接方式：法兰、内螺纹、外螺纹、焊接、卡套

适用温度：≤90ºC

驱动方式：气动（可佩带手操）

阀体材质：铸钢、不锈钢

制造标准：国标GB、德国DIN、美国API、ANSI

适用介质：水、油、气体、液体

工作原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。

主要技术参数

型号：GT系列、OAT系列

气源压力：0.4 ～ 0.8 MPa

最大回转角度：90°～92°

回信器：AC220V AC110V DC24V

控制信号：电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa

控制气源：洁净、干燥压缩空气

工作温度：-20℃ ～ +90℃

阀体主要零件材料

零件名称：阀体、球芯、阀座、阀杆、填料、支架、连接轴

材料：锻钢、不锈钢、聚甲醛、聚醚醚酮、2Cr13、氟橡胶、铸钢
