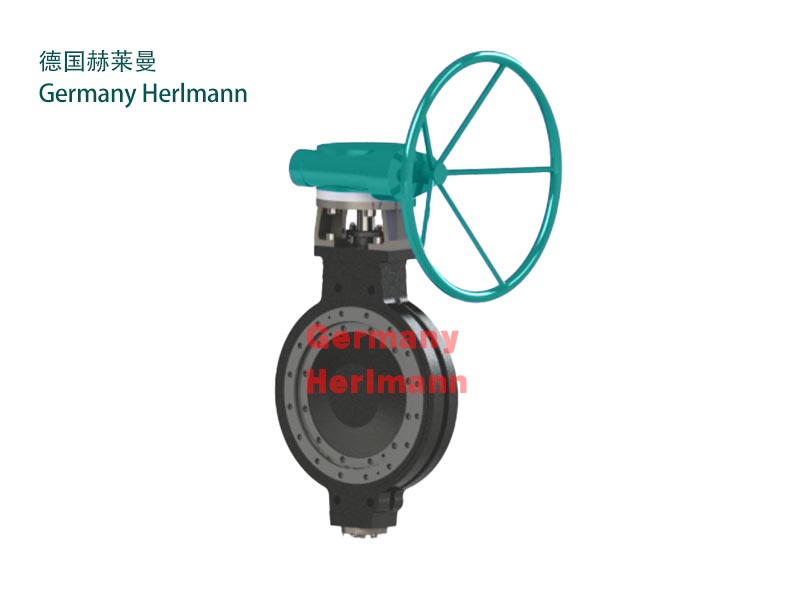

进口双向压蝶阀

德国赫莱曼（Herlmann）进口双向压蝶阀（不锈钢双向压蝶阀，气动双向压蝶阀，电动双向压蝶阀）构造合理，密封紧密牢靠、流阻小、压差低、驱动灵敏省力，运用寿命倍增。双公平，即轴向公平，阀轴中心线不在阀板密封面上；径向公平：阀轴中心线不在阀门通道的中心线上，阀板采用双平板桁架式多流道构造，在流速较高时，各流道水流可以相互制衡，防止阀板呈现哆嗦景象，确保阀门的稳定性。特殊的设计，特殊的几何构造，使阀板具有越关越紧的功用，当翻开阀门时，只需阀轴略微旋转，阀板即全部脱离阀座，增加了摩擦力，使开启力矩出现最小最佳形态，密封严实牢靠，经久耐用。

进口双向压蝶阀工作原理

、蝶阀为双向承压，双向不锈钢金属硬密封，结构简单紧凑、重量轻、操作方便，性能可靠，功能齐全，造型美观大方，便于维修。

2、蝶板密封圈在蝶阀安装后，在阀体内均可容易更换和调整。

3、蝶阀蝶板采用的是平衡形结构，此结构刚度好，过流面积大，流阻小，这样在阀门全开时，不易产生抖动现象，全关时，能有效的阻止密封圈的过度变形，防止损坏整个密封圈导致阀门泄漏。

4、阀体密封面采用不锈钢密封，不锈钢阀座材料具有良好的抗擦伤性，抗气蚀性和硬度稳定性，试验证明在2.5Mpa压力状态下，阀门连续开启25000次，未见有擦伤现象)大大提高了阀门的使用寿命。

5、在轴承与体腔内接触部位加有2道编织型密封圈，可防止泥沙等颗粒状介质进入轴承中，造成卡死现象。

6、双偏心双向双向压蝶阀可采用液控、气动、电动、涡轮等不同的驱动方式。

进口双向压蝶阀主要技术参数

公称通径:  DN100-2000mm

公称压力：PN-6.4Mpa

适用介质：蒸汽，油品，热空气，腐蚀性浊水，煤气，含有微小颗粒，易结晶，腐蚀性等介质

渗漏率：＜0.1×DNmmз/s

适用温度：软密封：-40℃-350℃  硬密封：-50℃-600℃

传动方式：蜗轮传动，电动传动，气动传动，液动传动
