针型阀工作原理和结构图

针型阀以其流量调节能力，广泛应用于需要流量控制的领域。其工作原理基于阀针与阀座之间的配合，能够在各种环境下提供稳定的流量控制。不同领域的应用展示了针型阀在现代工业和研究中的重要作用。

1. 针型阀定义

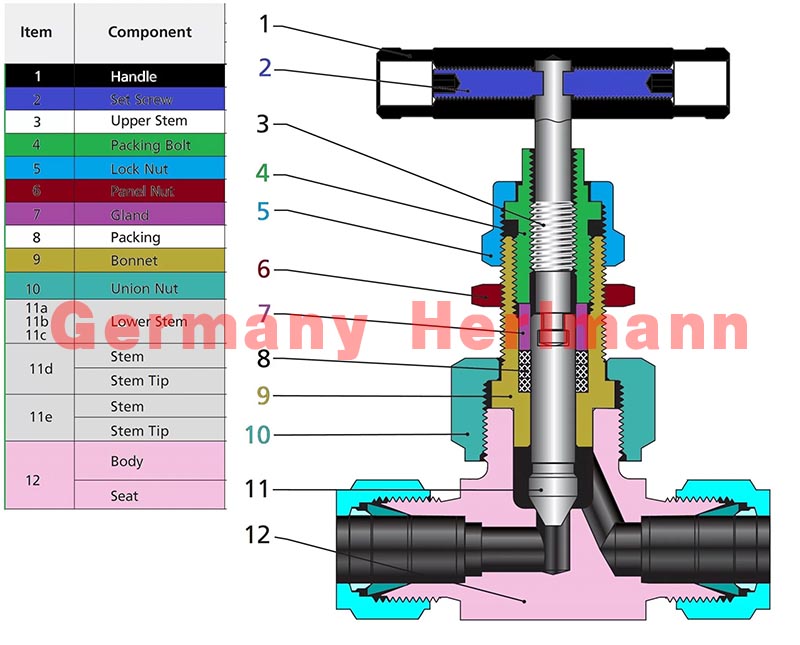

针型阀（Needle Valve）是一种流量控制阀，通过一个细长的阀针在阀座上进行流体控制。它主要用于调节流体的流量。针型阀通常由阀体、阀针、阀座、密封圈和手轮（或其他驱动装置）组成。

2. 针型阀的工作原理如下：

流体流动路径：当针型阀的手轮旋转时，阀针会垂直移动，调节阀针与阀座之间的间隙。这一间隙的大小决定了流体通过阀门的流量。

阀针与阀座：阀针的末端通常具有锥形，能够在阀座的锥形凹槽中配合。当阀针移动时，它会改变与阀座之间的接触面积，从而控制流体的流量。

流量调节：针型阀的流量控制，因为阀针的移动距离和阀座的形状设计使得即使在小的流量范围内，也能够实现稳定和控制。

密封性能：阀门的密封性由阀针和阀座的配合以及密封圈来保证，避免流体泄漏。

3. 针型阀的应用主要集中在以下几个领域：

实验室：

应用场景：在研究和实验室设备中，针型阀常用于调节气体或液体流量。

优势：流量控制对于实验结果的可靠性是重要的，针型阀能提供稳定的流量调节。

化工行业：

应用场景：在化学反应过程中，需要控制反应物的流量，针型阀能够提供准确的流量调节。

优势：能够处理腐蚀性和高温介质，确保化学反应的稳定进行。

石油等行业：

应用场景：在石油的输送和处理过程中，针型阀用于控制流体的流量。

优势：适用于高压环境，能够提供可靠的流量控制。

制药行业：

应用场景：在药品生产过程中，针型阀用于控制各种药品原料的流量。

优势：控制和良好的密封性能保证了药品的生产质量。

食品和饮料行业：

应用场景：用于调节食品加工过程中的液体流量，如饮料、调味料的生产。

优势：符合食品标准，能够有效控制流量。

水处理：

应用场景：在水处理和净化过程中，针型阀用于控制水流。

优势：能处理不同温度和流量的水，确保水处理过程的稳定性。

航空航天：

应用场景：在航空航天设备中，针型阀用于调节液体燃料或其他流体的流量。

优势：能够在环境条件下保持稳定的流量控制。
